Трехфазные трансформаторы сухого типа

Трехфазные трансформаторы сухого типа являются хорошей альтернативой для маслянных трансформаторов для применения в закрытых помещениях и на открытом воздухе для промышленных и коммерческих целей.

Преимущества:

  1. Трехфазные трансформаторы сухого типа требуют мало обслуживания по сравнению с масляными трансформаторами
  2. Они не пожароопасны (исключается проливания масла)
  3. Легкая установка в месте применения , что связано с экономией кабелей и шин (расходами на их установку )

Общее описание

  1. Эта брощюра дает информацию по трансформаторам в диапазоне от 25 до 630 КВА, первичная обмотка 10 КВ, а вторичная 0.4. Для приобретения трансформаторов большей мощностью или с дугим вольтажем , свяжитесь с производителем.
  2. Эти трансформаторы спроектированны , произведены и протестированы для соответствия нормам применения и безопасноти со стандартами CSA C22.2#47, IEEE C57, UL 1562, IEC (EN) 60076-1-2-3
  3. Эти трансформаторы сухого типа, класс применения 1800. Система изоляции и максимальное повышение температуры , обеспечивающее предохранение от предела опасной нагрузки при временных нагрузках.
  4. Трансформаторы годны к применению при 50 и 60 Герц, при температуре от минус 50 до + 50 по Цельсию окружающей среды , относительная влажность 85% и максимальная возвышенность 2000 метров над уровнем моря. Трансформаторы для боле высоких возвышенностей доступны по специальным заказам.)
  5. Диэлектрическое напряжение предусмотрено для импульсов 60 или 75 КВ и для частоты 28 КВ при тестировании. Трансформаторы предусмотрены для работы на высоте 2000 метров над уровнем моря. Дополнительная информация насчет тестирования дана на следующей странице.
  6. Диаграмма стандартного соединения “YYn0” для трансформаторов от 25 до 100 КВА. Диаграмма с соединением “DYn11” для трансформаторов с 160 КВА и выше. Трансформаторы с дельтовидным входом обеспечивают стабильность в трех аспектах при несбалансированной и прерывистой нагрузке. Другие векторные соединения возможны для трансформаторов по требованию.
  7. Производительность трансформаторов соответствует и превосходит все канадские и американские стандарты CSA и UL.
  8. Трансформаторы снабжены первичными штуцерами +-5%, шагом 2.5%, изменения параметров штуцеров достигается изменением соединений в трансформаторе когда он находится не под напряжением

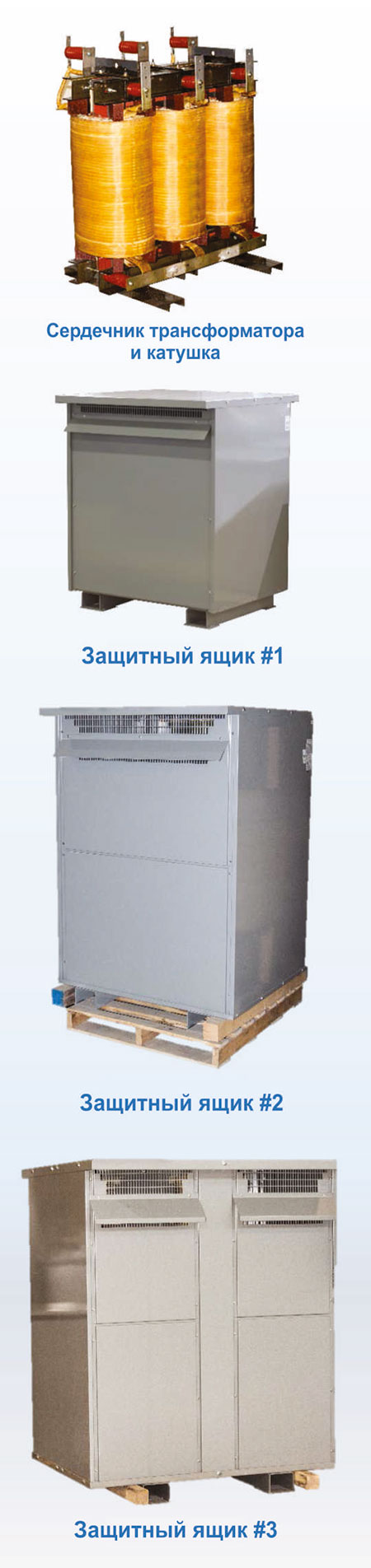

  9. Корпусы возможны IPOO, IP21 и IP31 модификации .
  10. Конструкции трансформаторов пригодны для сейсмичеких условий, сертификаты поставляются по требованию.

Возможные разновидности

  1. Термическая защита (термометры и термостаты)
  2. Молниеотводы
  3. По вопросам других особенных требований обращайтесь к производителю.

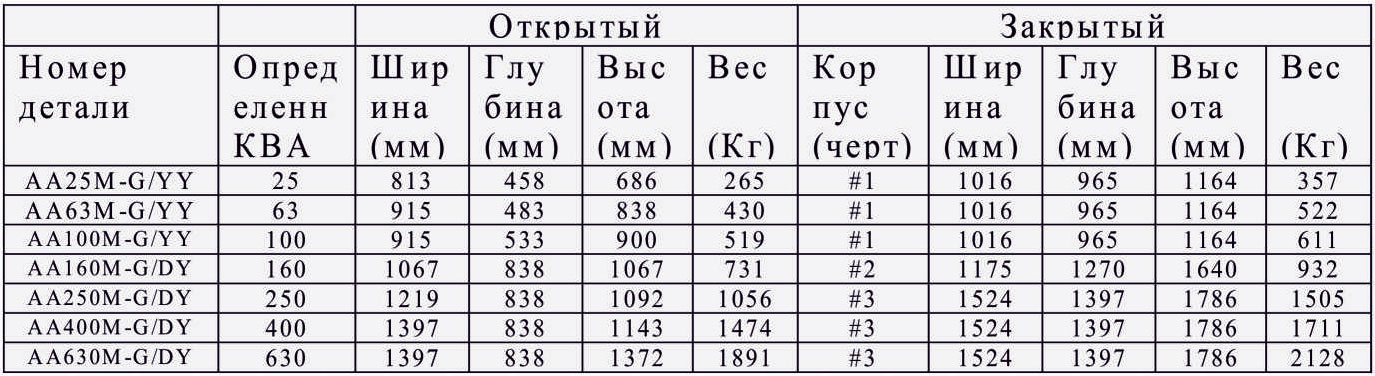

Информация касательно размеров трансформаторов с открытым корпусом

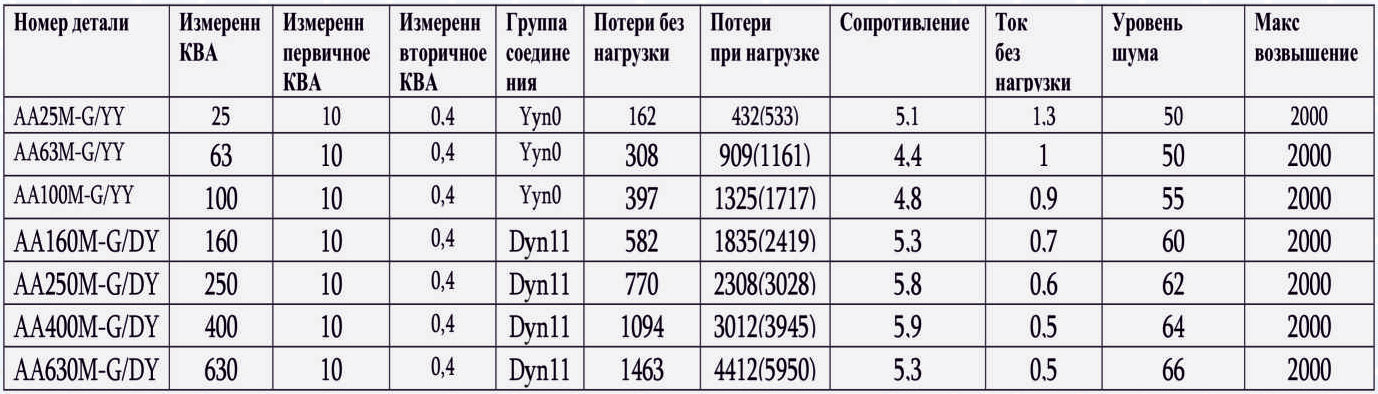

Электротехнические характеристики трансформаторов
